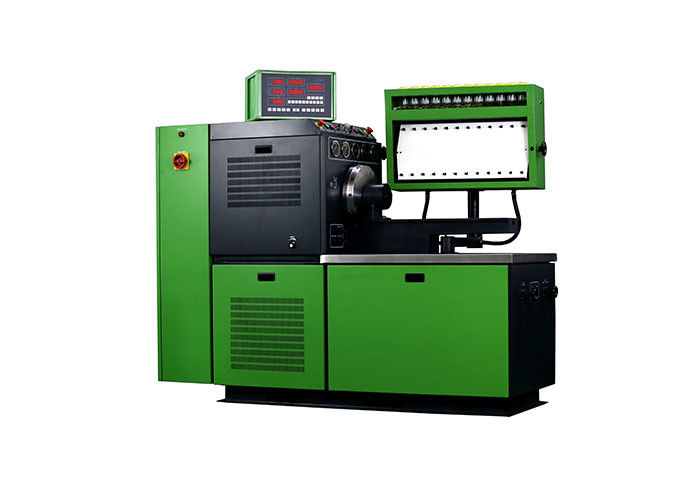

Fuel Injection Pump Test Bench , 12Cylinders Test Bench 0 - 4000 Rpm

Quick Details

ADM600 is adopted by the advanced cooling system --- COMPRESSOR, not like common ones that cooled by

FAN and the raw material of oil tank is stainless steel, not iron. Even the body volume is bigger than common

injection test bench and the body material is solid than common tester so it can guarantee the machine works

Description:

Function:

1.  Fuel delivered from each cylinder on any speed can be tested

2.  Speed, temperature, counter, pressure, Rack meter can be displayed on the computer of test bench.

3.  Controlled by the digital control unit or computer

4.  15'',17''CRT or LCD monitor

5.  Directly driven by motor, variable frequency stepless speed regulation.

6.  Static inspection on the delivery time of each cylinder

7.  Inspection on Performance of the mechanical governor

8.  Inspection on performance of the solenoid valve of VE pump

9.  Inspection on performance of the pneumatic governor

10. Inspection on the performance of the Pressure Compensator

11. Oil returned volume of distribute pump

12. Inspection on the Inner pressure of the VE pump

13. Inspection on the performance of the minus pressure of pneumatic governor

14. Inspection on Pump body sealing performance

Technical specifiion:

1.  Motor power: 5.5,7.5,11,15,18.5,22kw

2. Power supply voltage: 415,380,220v

3. Power supply frequency: 50/60 HZ

4. Protection level: IP54

5. Speed range: 0-4000 rpm

6. Counter setting range: 0-9999

7. Temperature setting range: 0-80

8. Center height of driving shaft: 125mm

9. DC power: 12/24V

10. Diameter of the Driving connector: 120mm

11. Measuring tube: 45ml,150ml,260ml(optional)

12. Number of Measuring cylinder: 6,8,12

13. Oil Supply pump: 10L/min

14. Oil supply pressure:  High pressure: 0-40bar; low perssure: 0-4bar

15. Oil tank cubage: 60L

16. Pressure meter: Low pressure: 0-6bar;high pressure:0-60bar;inner pressure:0-16bar;

Vacuum pressre: -1-2.5bar;Oil meter: 0-10bar

17. Heat Power: 2kw

18. Temperature controlled range: 30-65

19. Size: 2100*1100*1750mm

20. Weight: 950kg

Competitive Advantage:

Advantages with ranges of adjustment speed, stable speed, large torque, easy operation and so on.
